Objectif

Tenter de réaliser un rabattement de plan selon la méthode décrite dans l'ouvrage suivant  Grolleau M., Agrapart V., Jault F., 2016, La représentation graphique en aménagement paysager: du dessin manuel à la CAO DAO. (Disponible dans tout bon CDI - au lycée il y est ;)
Lien vers la FNAC (soutenez donc l'économie du pays car après le confinement, la crise - Notez qu'avant d'aller place du Commerce, regarder donc en bas de chez vous s'il n'y a pas une librairie indépendante)

Objectif perso, prendre en main une tablette graphique que le père Covid vient de m'apporter pendant le confinement (livré par un de mes anciens élèves de STAV qui, après son bac, a passé un examen de sélection pour devenir facteur)...

Procédure

• Etape 1 - Créer un plan vue du dessus
• Etape 2 - Ligne de terre, horizon, PF et rabattement de la première marche
• Etape 3 - PF central et rabattement de la seconde marche
• Etape 4 - PF et rabattement de la troisième marche
• Etape 5 - Volume et dessin

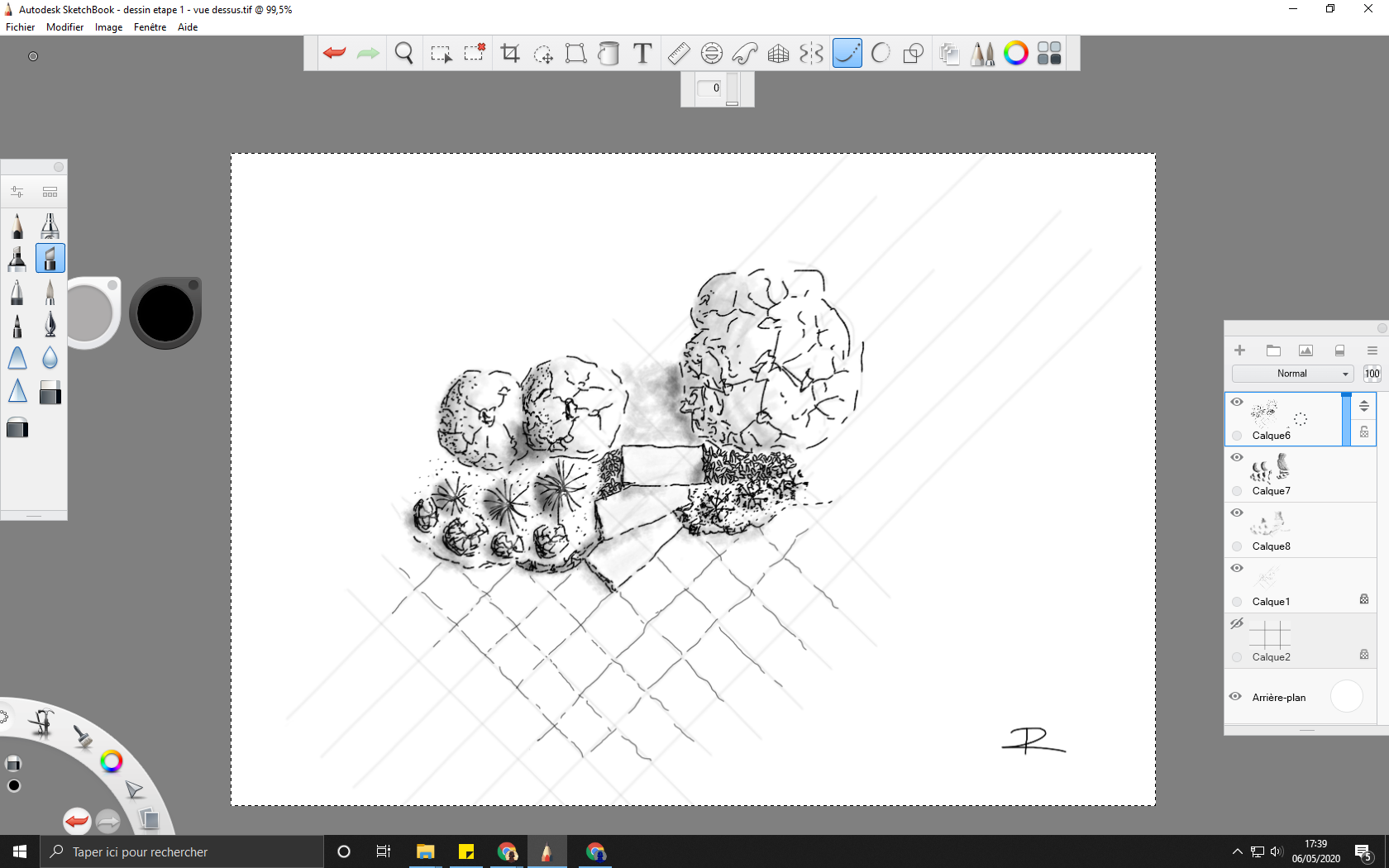

Etape 1 - Créer un plan

• Dessin très fortement inspiré de l'ouvrage La représentation graphique en aménagement paysager... Chapitre 5 p 75
• Simplification pour les marches - 2 carreaux et décalage 1/4 pour la longueur - 1/2 pour la largeur

• Import de la grille ortho - voir ici
  => Calque2
• Calque1 - placement au crayon des objets puis rotation de 45° puis transparence
• Calque6 - dessin au feutre (et oui je me suis un peu énervé sur les calques de 3 à 5)
• Calque7 et 8 - les ombres

Et cela donne dessin etape 1 - vue dessus.tif

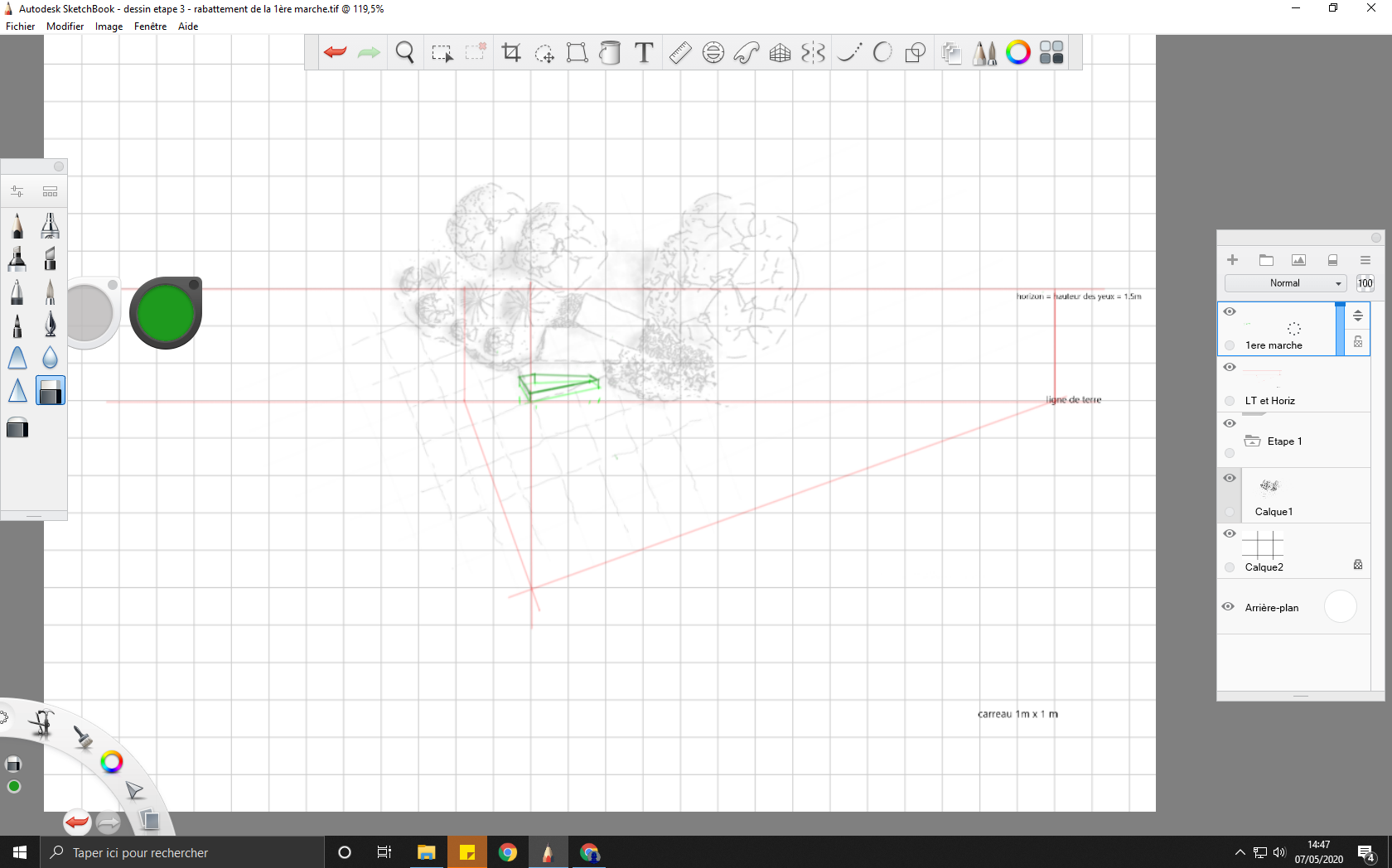

Etape 2 - LT, horizon, PF puis rabattement de la première marche

• Constat tablette: J'avoue que pour les vieux yeux c'est assez génial le zoom. Je peux enfin gommer le trait (celui que je veux gommer - en écrivant ceci je dirai que c'est plutôt un constat SketchBook en fait ;)
• Pour comprendre ce qui suit, il faut peut être aller voir ici

• Choix de l'orientation du dessin, position du spectateur, choix du pivot, placement de la ligne de terre, de l'horizon (hauteur des yeux) => Echelle du dessin
  Mes carreaux font 1m par 1m
  J'ai un horizon à 3m donc (vous corrigerez l'erreur sur le dessin)
  Point d'étape
• Rabattement de la base de la première marche
  Point d'étape
• Elévation de la base de la première marche de 33cm (en gros 1/3 de carreau)
  Point d'étape

Me voici 33 cm plus haut ;) Moral OK - Jauge de confiance OK - Estime de moi OK ;)
J'y crois ;)

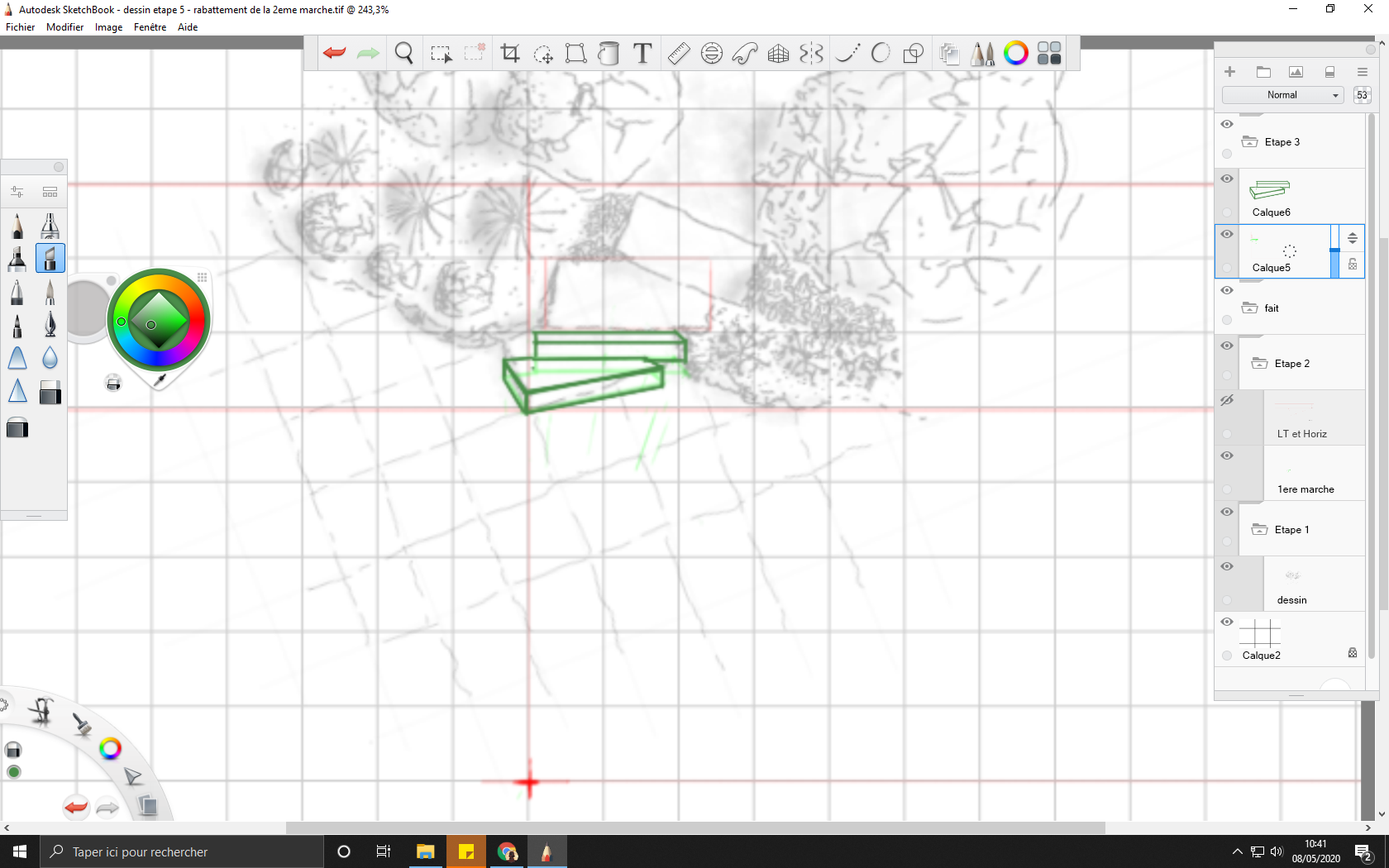

Etape 3 - PF central puis rabattement de la seconde marche

• Pour positionner le volume de cette maudite seconde marche, j'ai redessiné (donc plan du dessus) celle-ci pour lui donner une forme rectangulaire de 2 carreaux de surface (rectangle rouge)
• Observation liminaire: Le grand bord de la seconde marche est horizontal, et si la dalle à un angle droit alors le petit bord est vertical => Point de fuite central

• Simplification en redessinant une marche rectangulaire (rectangle rouge)
• Placement du PF central
• En partant de la base de la première marche :
  • Rabattre le rectangle rouge sur le plan de la base de la première marche
  • Faire attention à la longueur de cette marche (elle déborde sur la droite)
    Voir le calque 5 du point d'étape du dessous
• Elévation de 33cm + 33cm
  Voir le calque 6 du point d'étape du dessous
• Point d'étape

Me voici 66 cm plus haut ;)
Moral OK mais en baisse - Jauge de confiance devenant moyenne - Anticipation: je pense que ce n'est pas gagné mon défi - Compétence et compréhension en hausse.
J'y crois toujours, mais je sais maintenant que je vais en baver.

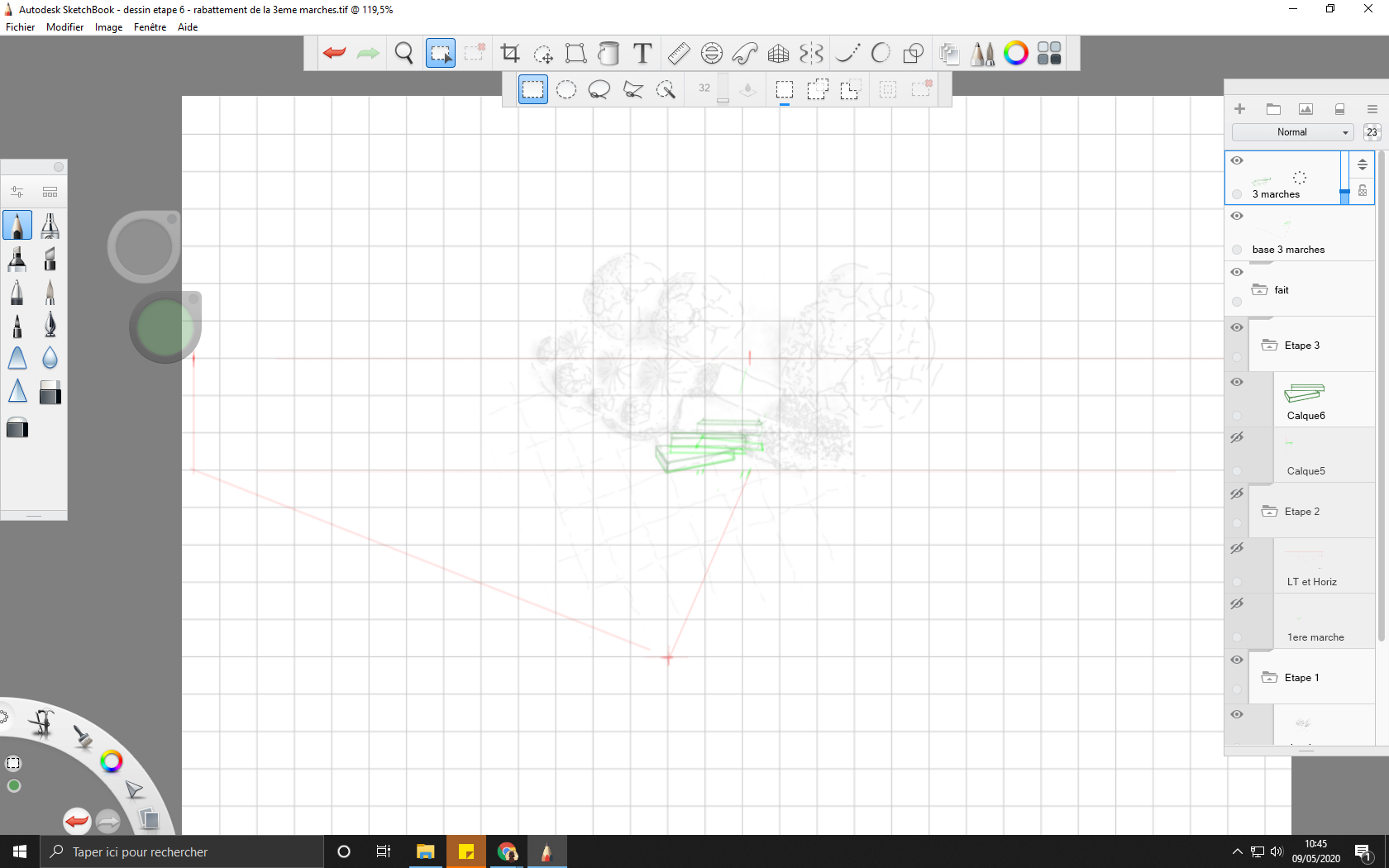

Etape 4 - PF puis rabattement de la troisième marche

• Pour positionner la base de cette troisième marche, il faut redéfinir les points de fuites de cette dernière
• L'élévation sera de 33cm au dessus de la seconde donc de 99cm par rapport au sol (donc 1 carreau)

• Placement des nouveaux PF (je m'appuie sur les directions données par la marche sur le plan)
• En partant de la base de la première marche :
  • Rabattre de la dernière marche
  • Faire attention à sa position par rapport à la seconde marche (elles se chevauchent)
  • Voir la calque base 3 marche du point d'étape du dessous
• Elévation de 33cm + 33cm + 33cm
• Point d'étape

Me voici 99 cm plus haut ;)
Le sommet est atteint, il ne me reste plus que le dessin de l'élévation. Le moral remonte ;)

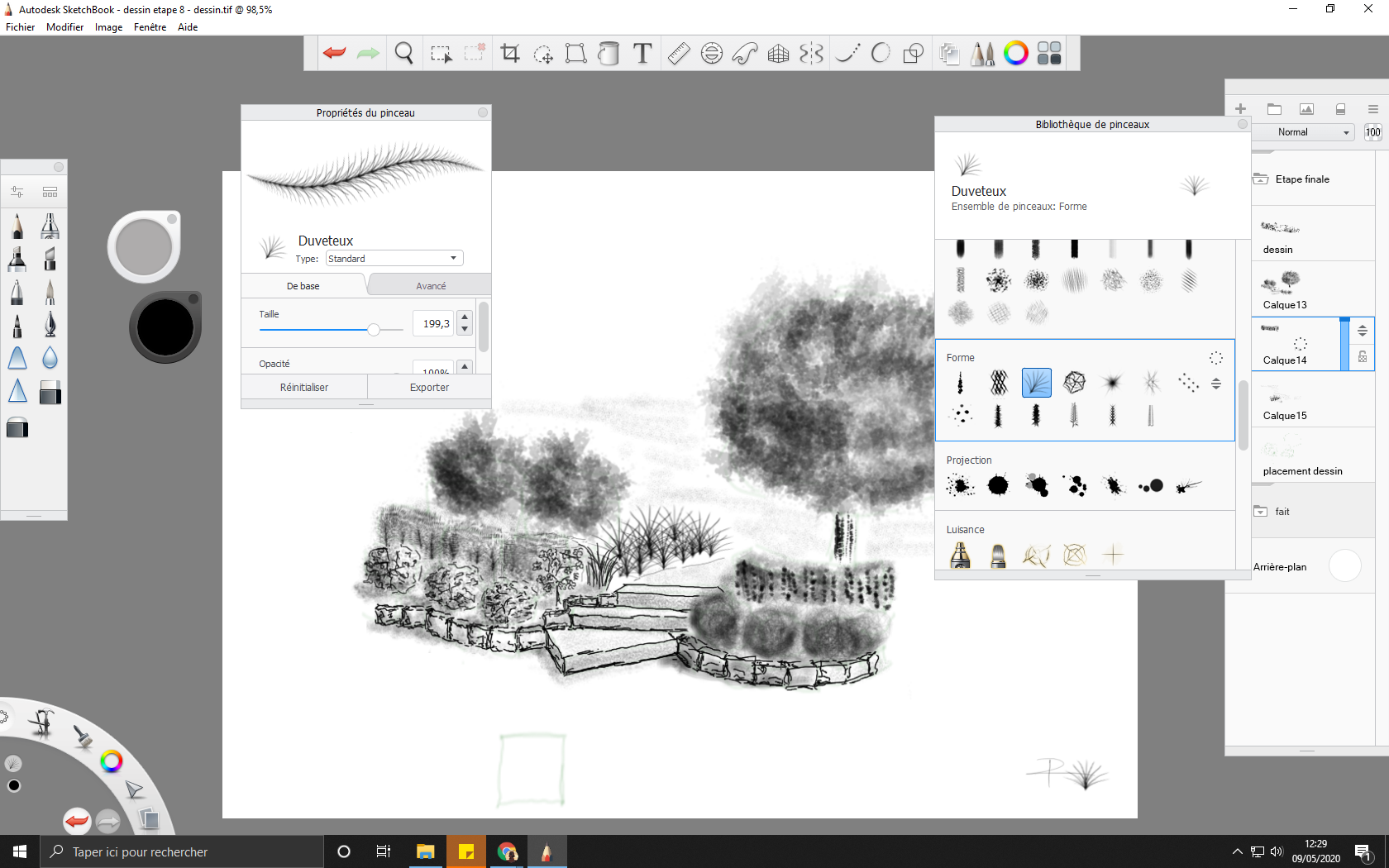

Etape 5 - Placement des volumes et élévation du plan

• Placement des volumes
• Grossissement de celui-ci
• C'est dingue le nombre de textures et pinceaux
• Point final

PS: pour la palette végétale, je n'en ai aucune idée ;))))
